一、概述
FZW32-40.5RD/1250-25型户外高压隔离真空负荷开关-组合电器(以下简称组合电器)是由我公司研制开发、并由我公司首家生产的新一代高压电器产品，经严格的型式试验和长期运行考核，各项技术性能指示全部符合GB16926和IE标准，适用于额定电压40.5kV、额定电流125A、三相交流50Hz的供电网络中。
二、使用环境条件
周围空气温度：上限+40℃下限-30℃, 日温差不超过32K；
海拔不超过2000m；
风压不超过700Pa(相当于风速34/s)；
空气污秽程度：按GB5585之4.2条中规定的Ⅳ级；
地震烈度不超过8度；
覆冰厚度不超过10mm

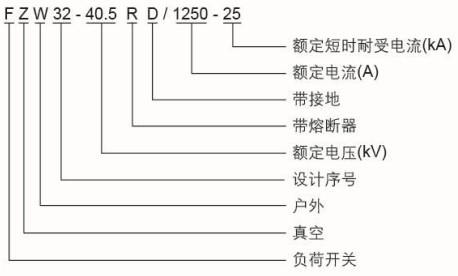

三、型号及含义
|
序号
|
项目
|
单位
|
参数
|
|
|
1
|
额定电压 |
kV
|
40.5
|
|
|
2
|
额定频率 |
Hz
|
50
|
|
|
3
|
额定电流 |
A
|
1250
|
|
|
4
|
额定有功负载开断电流 |
A
|
1250
|
|
|
5
|
额定闭环开断电流 |
A
|
1250
|
|
|
6
|
5%额定有功负载开断电流 |
A
|
62.5
|
|
|
7
|
额定电缆充电开断电流 |
A
|
25
|
|
|
8
|
额定空载变压器开断容量 |
kVA
|
－
|
|
|
9
|
额定开断电容量组电流 |
A
|
－
|
|
|
10
|
1min工频耐压 | 真空断口 |
kV
|
68
|
| 相间、相对地 |
kV
|
95
|
||
| 隔离断口 |
kV
|
110
|
||
|
11
|
雷电冲击耐压(峰值) | 相间、相对地 |
kV
|
185
|
| 隔离断口 |
kV
|
215
|
||
|
12
|
4S额定短时耐受电流(热稳定) |
kA
|
25
|
|
|
13
|
额定峰值耐受电流 |
kA
|
63
|
|
|
14
|
额定短路关合电流(峰值) |
kA
|
63
|
|
|
15
|
机械寿命 |
次
|
10000
|
|

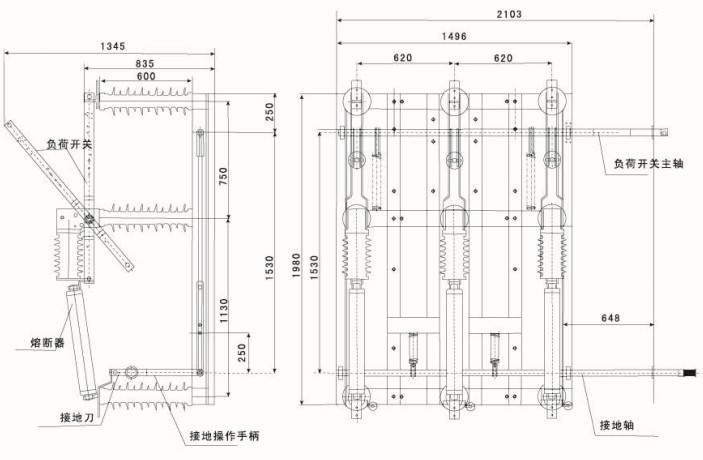

五、产品主体机构图
