一、概述

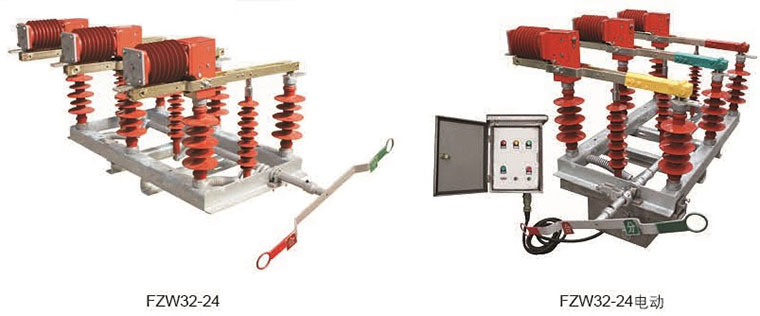

FZW32-24/630-20户外高压隔离真空负荷开关是由我公司和西安高压电器研究所联合研制、开发，并由我公司首家生产的新一代高压电器产品，经严格的型式实验和长期试运行考核，各项技术性能指示全部达到GB3804和IE标准，可有效的开断线路中空载电流的负荷电流，适用于额定电压24KV、额定电流630A、三相交流50Hz的供电网络中。
二、使用环境条件
海拔不超过2000 m；
周围空气温度：上限+40℃ 下限-30℃；
相对湿度：日平均值不大于95% ，月平均值不大于90%；
无经常剧烈性振动。

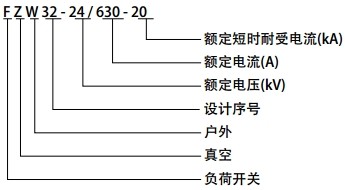

三、型号及含义
|
序号
|
项目
|
单位
|
参数
|
|
|
1
|
额定电压 |
KV
|
24
|
|
|
2
|
额定频率 |
Hz
|
50
|
|
|
3
|
额定电流 |
A
|
630
|
|
|
4
|
额定有功负载开断电流 |
A
|
630
|
|
|
5
|
额定闭环开断电流 |
A
|
630
|
|
|
6
|
5%额定有功负载开断电流 |
A
|
31.5
|
|
|
7
|
额定电缆充电开断电流 |
A
|
10
|
|
|
8
|
额定空载变压器开断容量 |
KVA
|
1600
|
|
|
9
|
额定开断电容器组电流 |
A
|
100
|
|
|
10
|
1min工频耐受电压：真空断口、相间、相对地/隔离断口 |
KV
|
52/65
|
|
|
11
|
雷电冲击耐受电压：相间、相对地/隔离断口 |
KV
|
125/145
|
|
|
12
|
额定短时耐受电流(热稳定) |
KA
|
20
|
|
|
13
|
额定短路持续时间 |
S
|
4
|
|
|
14
|
额定峰值耐受电流(动稳定) |
KA
|
50
|
|
|
15
|
额定短路关合电流 |
KA
|
50
|
|
|
16
|
机械寿命 |
次
|
10000
|
|
|
17
|
真空灭弧触头允许磨损厚度 |
mm
|
1
|
|
|
18
|
手动操作力矩 |
N.m
|
≤200
|
|
|
19
|
负荷开关真空灭弧室装配调整 | 触头开距 |
mm
|
10±0.5
|
| 平均分闸速度 |
m/s
|
1.5±0.2
|
||
| 三相分闸不同期 |
ms
|
＜5
|
||
| 三相合闸不同期 |
ms
|
＜5
|
||
| 带电体之间及相对地距离 |
mm
|
＞300
|
||
| 主回路电阻 |
μΩ
|
≤150
|
||

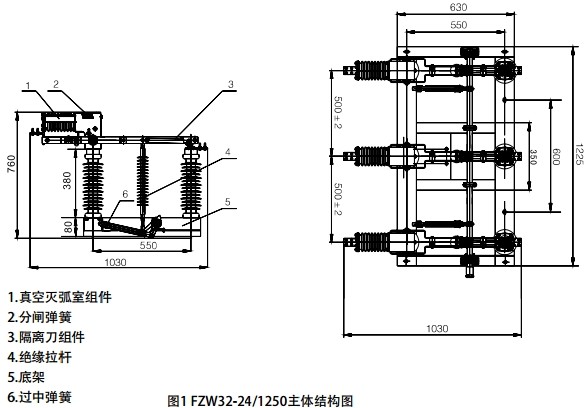

五、产品主体机构图
