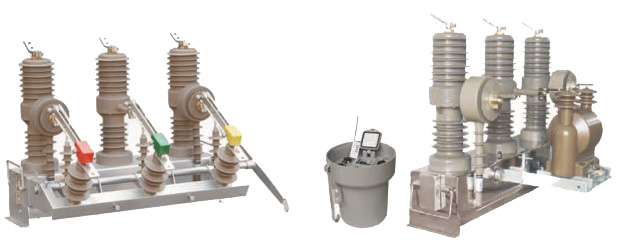

ZW32-12F系列分界户外智能真空断路器

一、概述


ZW32-12F分界(看门狗)户外智能高压真空断路器为额定电压12KV三相交流50HZ的户外配电设备。该断路器主要用于开断、关合电力统中的负荷电流、过载电流及短路、速断、接地保护、重合闸次数可选、就地遥控及远程通讯等功能,适用于变电站及工矿企业配电系统中作保护和控制之用。12KV线路T型接线的用户内部发生故障时,或虽然发生在用户进线开关内侧,但其保护动作时限与变电站出线开关保护不当时,均会造成变电站出线开关保护分闸。如果故障是永久性的,变电站重合不成功,则一个中压用户界内的事故将使整条配电干线停电。这种电网中常见的波及事故,将对社会造成重大损失。ZW32-12F分界(看门狗)户外高压真空断路器(以下简称断路器),安装于架空线路的责任分界处,即用户进线的前端,将会自动切除用户内单相接地故障和相间短路故障,避免用户界内故障波及输电干线,确保非故障用户的用电安全,提高用电可靠性。

二、使用环境条件


周围空气温度: -40℃~+40℃;
海拔高度: 不超过2000m;
风速不超过34m/s(相当于圆柱表面上的700Pa);
污秽等级:Ⅳ级;
无经常性的剧烈震动,地震烈度不超过8度;
无火灾、爆炸、化学腐蚀的场所。

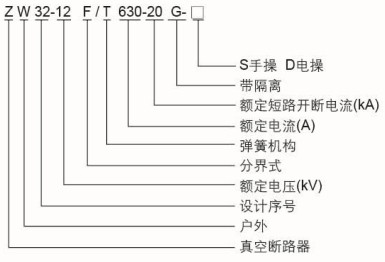

三、型号及含义




四、主要技术参数


序号
项目
单位
参数
1
额定电压
kV
12
2
额定频率
Hz
50
3
额定电流
A
630
4
额定短路开断电流
kA
20
5
额定峰值耐受电流
kA
50
6
额定短时耐受电流
kA
20
7
额定短路关合电流(峰值)
kA
50
8
机械寿命
10000
9
额定短路开断电流开断次数
30
10
工频耐受电压(1min):(湿)(干)相间、对地/断口
kV
42/48
11
雷电冲击耐受电压(峰值)相间、对地/断口
kV
75/85
12
二次回路1min工频耐压
kV
2

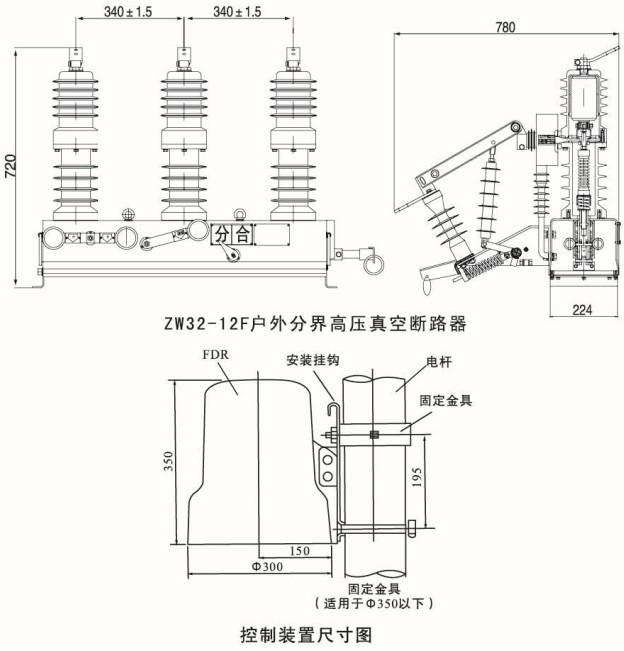

五、产品主题机构图
