产品中心 户外智能真空断路器 ZK系列户外智能高压真空断路器

ZK系列户外智能高压真空断路器

一、概述


ZK-12G/630-20型户外智能真空断路器是主要用于额定电压12KV,频率50HZ的三相交流供电系统中,可有效的分断线路中的负荷电流、过载电流及短路电流。本设备内置零序电流互感器及保护电流互感器。在10kV的T接用户线路中,可靠的分断故障线路,确保非故障线路中正常运行。本设备自身提供操作电源,也可根据用户需要加装双侧电压互感器,使开关设备自动升级为环网运行,又可根据需要加装测量、计量CT、PT,即可实现设备在线运行情况的检测,又可实现有功及无功计量,与FTU配合使用。可通过GSM、GPRS等实现人机对话功能,是配网自动化******设备之一。

二、使用环境条件


周围空气温度: -50℃~+40℃;
海拔高度: 不超过2000m;
周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染;
风速不超过34m/s(相当于圆柱表面上的700Pa);
来自开关设备和控制设备处部的振动或地动是可以忽略的;
污秽等级:Ⅲ级。

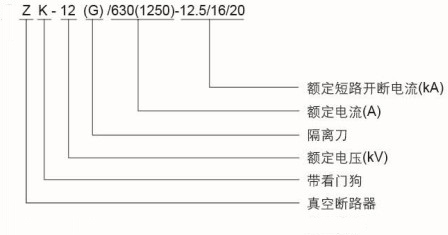

三、型号及含义




四、主要技术参数
序号
项目
单位
参数
1
额定电压
kV
12
2
额定电流
A
630 1250
3
额定频率
Hz
50
4
额定短路开断电流
kA
12.5
16
20
5
额定峰值耐受电流(峰值)
kA
31.5
40
50
6
额定短时耐受电流(4S)
kA
12.5
16
20
7
额定短路关合电流(峰值)
kA
31.5
40
50
8
额定短路开断电流开断次数
30
9
机械寿命
10000
10
工频耐压(1min)
kV
42
11
雷电冲击耐受电压(峰值)
kV
75
12
二次回路1min工频耐压
kV
2
13
净重
kg
150

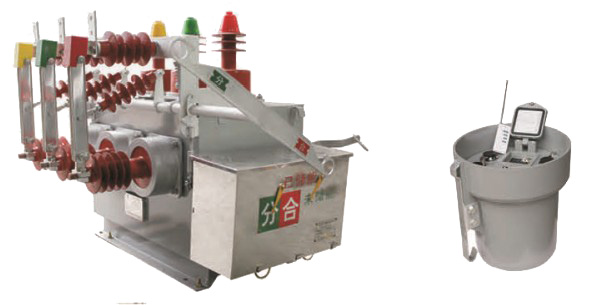

五、产品主体机构图
