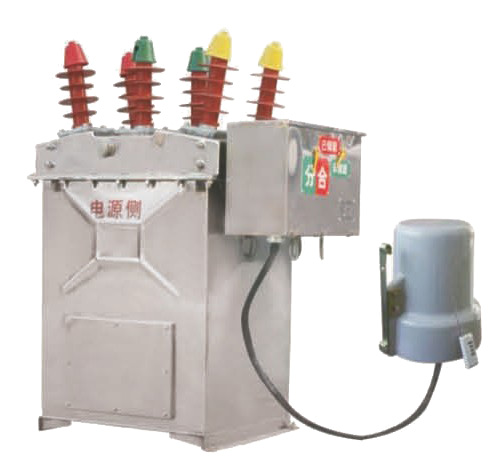

ZWHF-12系列户外智能高压真空断路器



一、概述


ZWHF-12系列智能真空断路器为额定电压12KV,三相交流50HZ的高压户外开关设备,具有单相接地保护功能,主要用来开断关合农网、城网和小型电力系统的负荷电流,过载电流、短路电流。该产品总体结构为三相共箱式,三相真空灭弧室置于金属箱内,利用SMC绝缘材料相间绝缘及对地绝缘,性能可靠,绝缘强度高。
智能断路器具备1~3次重合闸功能,且重合器参数可以整定;
智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能,且参数可以连续整定;
智能断路器内置独立零序CT或合成零序,可实现小电流接地保护功能,且参数可以连续整定;
智能断路器既可以实现有线远方控制,也可在杆下无线遥控。用于交流50Hz,电压12kV以内的三相电力系统,具有过载及短路保护功能,速断保护功能定时限延时保护功能,自动重合闸功能,还可根据用户需要配装避雷器或隔离开关。该智能型断路器自备电源,可就近遥控操作,备有CT,PT接口,可满足遥测要求。可通过GSM、CDMA、GPRS等传输系统,在线监视设备运行状态等。使设备更加人性化,是配网自动化******设备。

二、使用环境条件


周围空气温度: -40℃~+50℃;
海拔高度: 不超过2000m;
******日温差:25℃;
工作环境阳光辐射:≤0.1W/cm ;
风速不超过25m/s;
污秽等级:Ⅳ级;
履冰厚度:≤10mm;
运行环境:户外、无易燃、易爆危险、化学腐蚀及剧烈震动的场所。

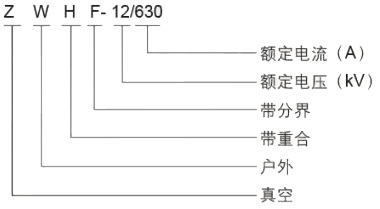

三、型号及含义


四、主要技术参数
序号
项目
单位
参数
1
额定电压
kV
12
2
额定电流
A
630
3
工频耐受
kV
42/48
4
雷电冲击耐压(峰值)
kV
75/85
5
额定短路开断电流(有效值)
kA
20
6
额定短路关合电流(峰值)
kA
50
7
额定操作顺序

分-0.3s合分-180S合分
8
额定短路电流开断次数
30
9
机械寿命
10000
10
额定操作电压(合/分闸线圈)
V
Dc220 Ac220
11
动,静触头允许磨损厚度
mm
3
12
隔离断口断开距离
mm
>200

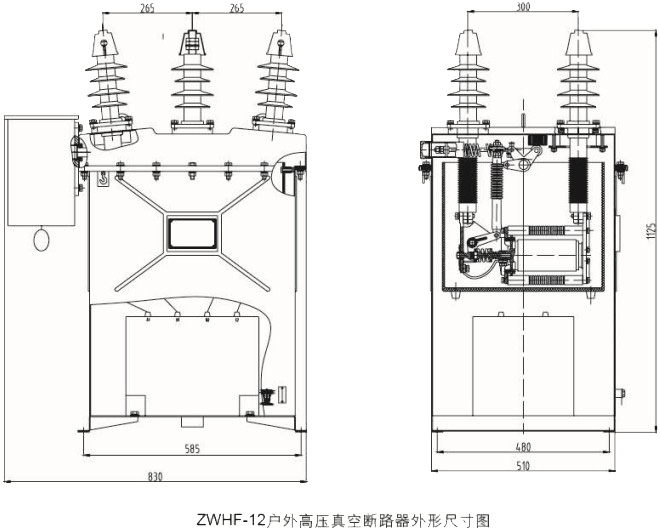

五、产品主体机构图
