ZW43-12系列户外智能高压真空断路器

一、概述


ZW43-12系列户外智能真空断路器,主要用于额定电压12kV,50Hz三相交流配电电网中。根据具体配置要求,可实现过流保护,过流延时保护,速断保护及单相接地保护(小电流接地保护)等功能。可靠与FTU终端联接,可实现遥控、遥测、遥信、遥调等四遥功能,可通过GSM、CDMA、GPRS等传输系统,在线监视设备运行状态等。使设备更加人性化,是配网自动化******设备。

二、使用环境条件


海拔高度不超过2000m;
周围空气温度:-40℃~+45℃;
风速不大于35m/s;
污秽等级:IV级;
安装场所:无易燃、爆炸危险、化学腐蚀的场所;
地震强度不超过8度。

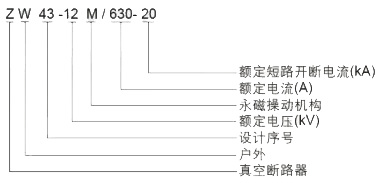

三、型号及含义




四、主要技术参数
序号
项目
单位
参数
1
额定电压
kV
12
2
额定电流
A
630
3
额定频率
Hz
50
4
额定短路开断电流
kA
20
5
额定峰值耐受电流(峰值)
kA
50
6
额定短时耐受电流(4S)
kA
20
7
额定短路关合电流(峰值)
kA
50
8
机械寿命
30000
9
额定电流开断次数
30
10
工频耐压(1min):干式相间、对地/断口
kV
42/48
11
工频耐压(1min):湿式
kV
34
12
雷击冲击耐受电压(峰值)相间、相对地、断口
kV
75/85
13
净重
kg
70
14
触头雷击磨损厚度
mm
3

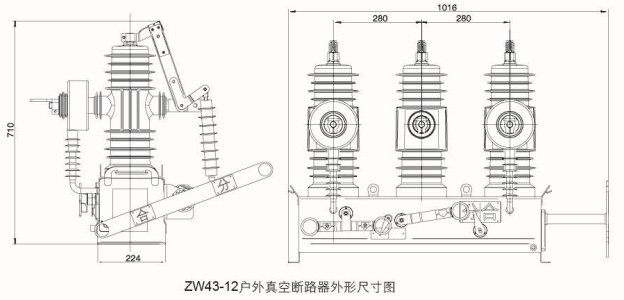

五、产品主体机构图
