产品中心 户内真空断路器 ZN28-12A/630-20户内真空断路器

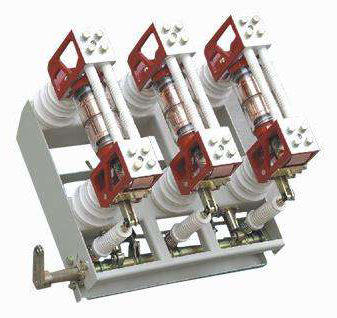

ZN28-12A/630-20户内真空断路器

  • 产品属性…
  •  型号  ZN28-12A/630-20
     极数  3P
     额定频率  50HZ
     额定绝缘电压  42KV
     灭弧方式  真空断路器
     机械寿命  1万次
     产品认证  ISO9001
  • 产品描述…
  • N28-12系列真空断路器为额定电压12kV,三相交流50Hz的高压户内开关设备。该产品符合GB1984-89标准,该产品总体结构有开关本体与操动机构一体安装和分离安装两种形式。一体式结构为ZN28-12基本型分体式结构为ZN28A-12型,适用于各种固定式开关柜,如GG-1A(Z),XGN2A10(Z)等。该产品可配用CD17、CD10A型直流电磁操动机构

    和CT17,CT19型弹簧储能式操动机构。

    要技术参数
    序 号 名  称 单位 数 据
    20kA 25kA 31.5kA 40kA
    1  额定电压 kV
    2  额定电流 A 630,1000,1250 1250,1600 1250,1600
    2000,2500
    1600,2500,3150
    3 额定短路开断电流 kA 20 25 31.5 40
    4 额定短路开合电流(峰值) kA 50 63 80 100
    5 额定峰值耐受电流 kA 50 63 80 100
    6 4S额定短时耐受电流 kA 20 25 31.5 40
    7 额定绝
    缘水平
    工频耐压(额定开断前后) kV 42(断 48)
    冲击耐压(额定开断前后) 75(断 84)
    8 额定操作顺序   分-0.3S-合分-180S-合分
    9 机械寿命 10000
    10 额定短路开断电流开断次数 30 20
    11 操动机构额定合闸电压(直流) V 110,220 220
    12 操动机构额定合闸电流(直流) A 71 128
    13 操动机构额定分闸电压(直流) V 110,220
    14 操动机构额定分闸电流(直流) V 71 128
    15 触头开距 mm 11±1
    16 超行程(触头弹簧压缩长度) mm 4±1
    17 三相分、合闸不同期性 ms ≤2
    18 触头合闸弹跳时间 ms ≤2
    19 平均分闸速度(刚分6mm高) m/s 1.2±0.3
    20 平均合闸速度 m/s 0.6±0.2

    ZN28/ZN28A-12/T1250-31.5/2500-31.5型系列户内高压真空断路ZN28/ZN28A-12/T1250-31.5/3000-31.5型系列户内高压真空断路器器

    ZN28-12系列真空断路器为额定电压12kV,三相交流50Hz的高压户内开关设备。该产品符合GB1984-89标准,该产品总体结构有开关本体与操动机构一体安装和分离安装两种形式。一体式结构为ZN28-12基本型分体式结构为ZN28A-12型,适用于各种固定式开关柜,如GG-1A(Z),XGN2A10(Z)等。该产品可配用CD17、CD10A型直流电磁操动机构

    和CT17,CT19型弹簧储能式操动机构。

    要技术参数
    序 号 名  称 单位 数 据
    20kA 25kA 31.5kA 40kA
    1  额定电压 kV
    2  额定电流 A 630,1000,1250 1250,1600 1250,1600
    2000,2500
    1600,2500,3150
    3 额定短路开断电流 kA 20 25 31.5 40
    4 额定短路开合电流(峰值) kA 50 63 80 100
    5 额定峰值耐受电流 kA 50 63 80 100
    6 4S额定短时耐受电流 kA 20 25 31.5 40
    7 额定绝
    缘水平
    工频耐压(额定开断前后) kV 42(断 48)
    冲击耐压(额定开断前后) 75(断 84)
    8 额定操作顺序   分-0.3S-合分-180S-合分
    9 机械寿命 10000
    10 额定短路开断电流开断次数 30 20
    11 操动机构额定合闸电压(直流) V 110,220 220
    12 操动机构额定合闸电流(直流) A 71 128
    13 操动机构额定分闸电压(直流) V 110,220
    14 操动机构额定分闸电流(直流) V 71 128
    15 触头开距 mm 11±1
    16 超行程(触头弹簧压缩长度) mm 4±1
    17 三相分、合闸不同期性 ms ≤2
    18 触头合闸弹跳时间 ms ≤2
    19 平均分闸速度(刚分6mm高) m/s 1.2±0.3
    20 平均合闸速度 m/s 0.6±0.2

    ZN28/ZN28A-12/T1250-31.5/2500-31.5型系列户内高压真空断路ZN28/ZN28A-12/T1250-31.5/3000-31.5型系列户内高压真空断路器器
