VBM7,侧装式真空断路器,侧装式断路器,VBM7真空断路器, VS1(ZN63)-12 型户内高压真空断路器,系三相交流 50Hz 定额电压为 12kV 电力系统的户内开关设备,作为电网设备、工矿企业动力设备的保护和控制单元。适用于在额定工作电流下的频繁操作,或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计,既可做为固定安装单元,也可配有专用推进机构,组成手车单元作用。

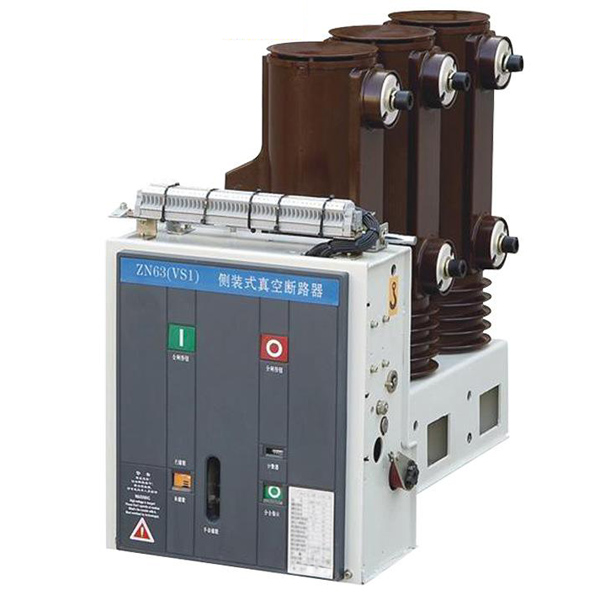

VS1-12型侧装式(VBM7)真空断路器采用固定式安装,主要用于固定式开关柜,该断路器即可单独使用,又可用于环网供电、箱式变或各种非标供电系统。作为保护和控制电器使用,由于真空断路器的特殊优越性,尤其适用于需要额定电流下的频繁操作,或多次开断短路电流的场所
ZN63(VS1)-12型户内高压真空断路器,系三相交流50HZ额定电压为12KV电力系统的户内开关设备。作为电网设备,工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作,或多次开断路电流的场所。
VS1-24型户内高压真空断路器(下称断路器)是户内安装、三相交流50HZ,额定电压为24KV的变配电的控制和保护设备。用于24KV及以下的交流系统中,可用来分、额定电流和故障电流,尤其适合频繁操作,如投、切电容器组合,控制电炉、变压器和高压电机等,也可作为联络断路器使用。
VS1-12型永磁户内高压真空断路器,系三相交流50Hz额定电压为12kv电力系统的户内开关设备,作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作,或多次开断短路电流的场所。该断路器采用操动机构与断路器本体一体式设计,既可做为固定安装单元,也可配有专用推进机构,组成手车单元。该型产品配双稳态永磁操作机构,机构内配有永磁体,由永磁体提供保持力,使开关维持在合、分闸状态,与常规弹簧操作机构相比、机械零件数量大量减少、机械传动链缩短,从而使开关可靠性大幅度提高,机械寿命大幅度增加。
序号
|
项目
|
单位
|
数据
|
1
|
额定电压
|
KV
|
12
|
2
|
最高工作电压
|
KV
|
12
|
3
|
额定电流
|
A
|
630 1250
|
630 1250
|
630 1250
|
4
|
额定短路开断电流
|
KA
|
20
|
25
|
31.5
|
5
|
额定短路关合电流
|
KA
|
50
|
63
|
80
|
6
|
额定锋值耐受电流
|
KA
|
50
|
63
|
80
|
7
|
4S额定短路耐受电流
|
KA
|
20
|
25
|
31.5
|
8
|
额定绝
缘水平
|
工频耐压 (额定开断前后)
|
KV
|
42(断口18)
|
冲击耐压 (额定开断前后)
|
75(断口84)
|
9
|
额定操作顺序
|
|
分-0.3S-合分-180S-合分
|
10
|
机械寿命
|
次
|
10000
|
11
|
额定短路开断电流开断次数
|
次
|
50
|
12
|
操动机构额定合闸电压(直流)
|
V
|
110,220
|
13
|
操动机构额定分闸电压(直流)
|
V
|
110,220
|
14
|
触头开距
|
mm
|
11±1
|
15
|
超行程(触头弹簧压缩长度)
|
mm
|
3.5±0.5
|
16
|
三相分合闸
|
ms
|
≤2
|
17
|
触头合闸弹跳时间
|
ms
|
≤2
|
18
|
平均分闸速度
|
m/s
|
0.9~1.2
|
19
|
平均合闸速度
|
m/s
|
0.5~0.8
|
20
|
分闸
时间
|
最高操作电压下
|
s
|
≤0.05
|
最低操作电压下
|
≤0.08
|
21
|
合闸时间
|
s
|
0.1
|
22
|
各相主回路电阻
|
u Ω
|
60
|
50
|
23
|
动静触头允许磨损累积厚度
|
mm
|
3
|
|
